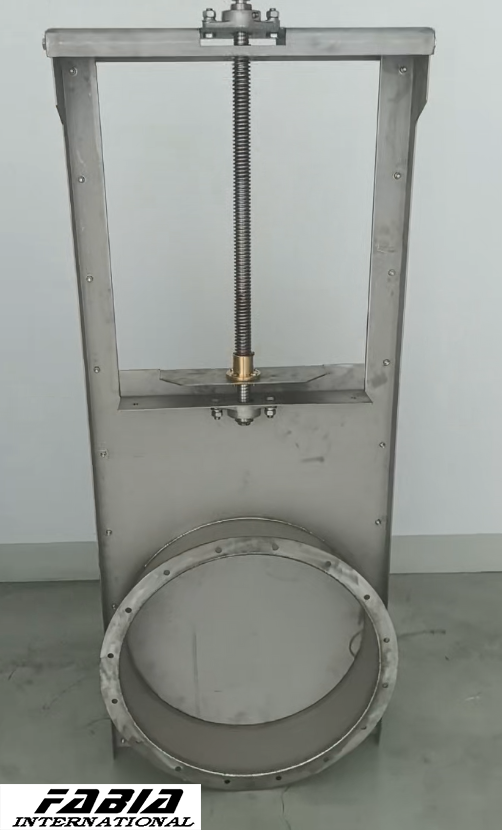

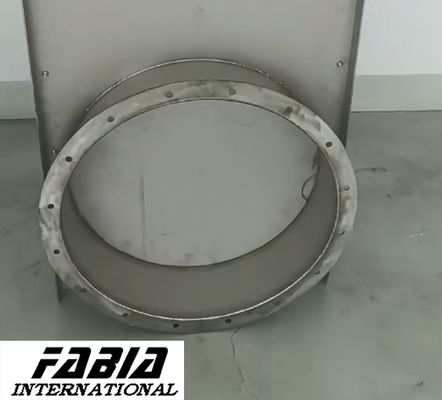

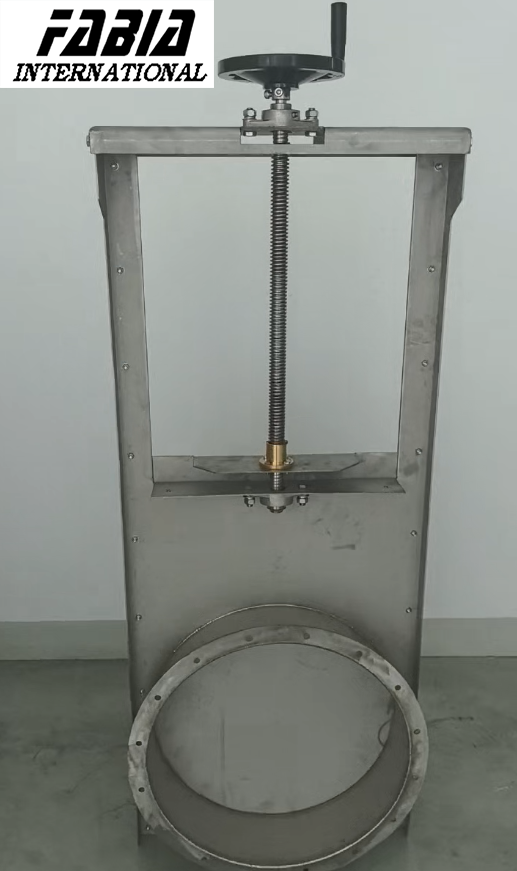

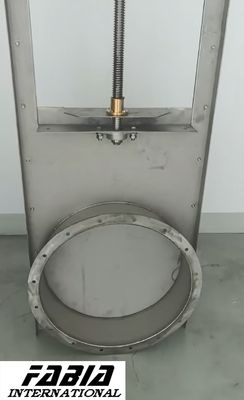

Válvula de conexión eléctrica de círculo neumático cuadrado de acero inoxidable

Estructura de una Válvula de Compuerta‌

La estructura consiste principalmente en los siguientes componentes principales:

1. ‌Cuerpo de la Válvula‌
   La carcasa que proporciona el canal de flujo del medio, diseñada con una ‌estructura sin ranuras‌ para evitar atascos del medio. El cuerpo de una ‌válvula de compuerta inclinada‌ presenta la placa de compuerta en ángulo con respecto a la dirección vertical para evitar la acumulación de material.

2. ‌Placa de Compuerta (Hoja de Compuerta)‌
   El componente móvil clave, que normalmente presenta una ‌estructura de compuerta de cuchillo o en forma de cuña‌. Su superficie tiene una abertura circular o cuadrada que coincide con el orificio de la tubería. La traslación lineal controla la apertura/cierre del canal. El ‌diseño inclinado‌ resuelve aún más los problemas de acumulación de material.

3. ‌Estructura de Sellado‌

   • ‌Sello Blando / Sello Duro‌: Seleccionado en función de las características del medio, con un ‌diseño de asiento de válvula flotante‌ con ‌compensación automática del desgaste‌.
   • ‌Materiales de Sellado Especiales‌: Por ejemplo, las válvulas de gases de combustión utilizan ‌placas compuestas en forma de diamante‌, combinadas con un ‌sistema de aire de sellado‌ para una fuga cero.
   • ‌Superficie de Sellado en Cuña‌: Las válvulas de compuerta eléctricas emplean un ‌ángulo de cuña de 50°‌ para formar un ‌sello autoblocante‌.

4. ‌Mecanismo de Actuación‌

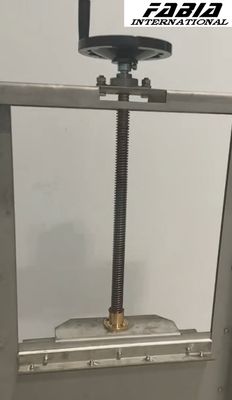

   Consta del ‌vástago de la válvula‌ y componentes de funcionamiento (manuales, eléctricos o hidráulicos). El vástago transmite la fuerza para mover la placa de compuerta verticalmente o en ángulo. ‌Actuación hidráulica‌ es adecuada para entornos de gases de combustión a alta temperatura, proporcionando un mayor empuje.

‌Principio de Funcionamiento‌
La válvula de compuerta controla el flujo del medio a través del desplazamiento lineal de la placa de compuerta:

• ‌Estado Abierto‌: El mecanismo de actuación ‌eleva la placa de compuerta‌, alineando su abertura con el orificio de la tubería para un flujo de medio sin obstáculos.
• ‌Estado Cerrado‌: La placa de compuerta ‌baja‌, desalineando su abertura con la tubería. La superficie de sellado ‌presiona firmemente contra el asiento‌, cortando el flujo del medio.
  ‌Las válvulas de compuerta inclinadas‌ pueden utilizar adicionalmente el ‌sistema de aire de sellado‌ durante el funcionamiento para limpiar el material acumulado, garantizando la fiabilidad a largo plazo.

Clasificación y Características
